AFL-300模擬光纖通信鏈路AA Lab-Systems

一、產品介紹

AFL-300 模擬光纖鏈路用于通過光纖鏈路傳輸模擬信號。該產品也稱為“模擬光纖鏈路”或“模擬光纖鏈路”。該裝置具有連接 4-20 mA(或 0-20mA)電流環路信號的可選接口。輸入可能是來自傳感器的 4-20mA(或 0-20mA)，輸出可能是控制器的 4-20mA(或與電流輸入成比例的 0-10V)。

AFL-300 由以下組件組成：

1. 模擬光纖發射器 - AFL-300/TX、

2. 模擬光纖接收器 - AFL-300/RX、

3. 長達 3 公里的多模玻璃光纖或 50 公里的單模玻璃光纖-模光纖(可選)。

單模收發器的光學預算：30 dB

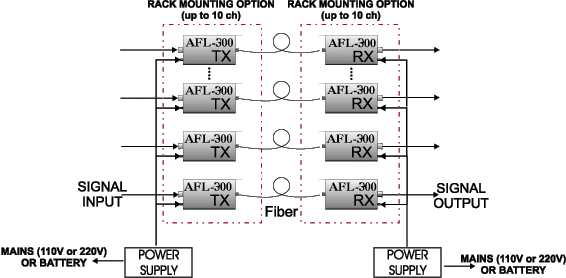

該鏈路連接在發射器的信號源(參見圖 1)和接收器的信號輸出之間。

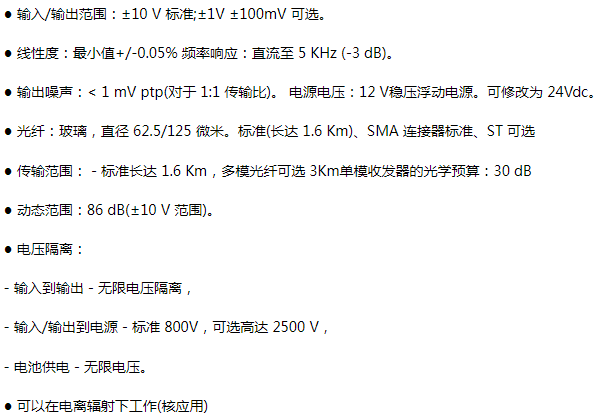

二、產品參數
