產品說明：

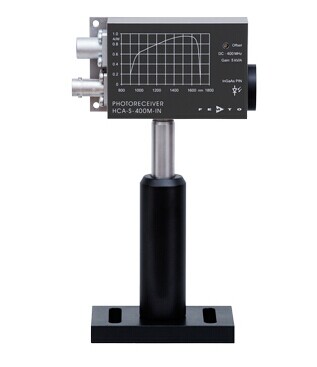

HCA-S-400M系列光接收器，進口光接收器
? 硅PIN和砷化銦鎵 PIN 光電二極管
?波長范圍從320到1700nm
?上升時間1ns
?帶寬從DC到400MHz
?最大變頻增益4.8×103V/W
?自由空間或光纖輸入電路
高帶寬高敏感性
HCA-S-400M 系列的光接收器是由經證實的快速二極管和顯著的FEMTO HCA 電流放大器技術組成。HCA-S-400M使用硅或銦鎵砷二極管，光譜范圍分別在320-1000nm和900-1700nm。這個光電放大器互阻抗為2×104V/A 導致銦鎵砷模型的最大變頻增益在1550nm達4.8×103V/W和硅模型二極管在800nm 2.7×103V/W。這個直流耦合多級放大器可以測量從直流到最大帶寬值在400MHz相對應的最小上升時間1ns 。噪聲等效功率可以檢測到信號的光功率在微瓦特范圍，無需進一步求均值。不同的型號可以選擇使用自由空間或者管線輸入。
自定義光接收器的最好可能性解決方案
每個應用程序都因?yàn)楸旧韺?duì)帶寬、增益和響應率的不同而有所差異。因此FEMTO提供了一系列不同的最佳技術參數的自定義光接收器，除標準產品以外。以下詳細分析我們所提供的個性化的解決方案，非常有吸引力的價格和在大多數情況下，我們提供單件數量訂購服務。
應用：
?光譜學
?快速脈沖和瞬時測量
?光學觸發
?光纖電子測試系統
?光學示波器前端，交流/直流轉換器和鎖定放大器
| 參數 | HCA-S-400M-SI | HCA-S-400M-IN |
|---|---|---|
| 光電二極管 | 0.8 mm ? Si PIN | 0.3 mm ? InGaAs PIN |
| 光譜范圍 | 320 ... 1000 nm | 900 ... 1700 nm |
| 帶寬 | DC ... 400 MHz | DC ... 400 MHz |
| 上升/下降時間 | 1 ns | 1 ns |
| 互阻抗增益 | 5 x 103 V/A | 5 x 103 V/A |
| 最大變頻增益 | 2.7 x 103 V/W (@ 800 nm) | 4.8 x 103 V/W (@ 1550 nm) |
| 最小噪聲等效功率 | 40 pW/√Hz (@ 800 nm) | 24 pW/√Hz (@ 800 nm) |
| 可用輸入選擇 | Free space (FS), FC or SMA | Free space (FS) or FC |
輸出電壓±1.5V最大值(@50Ω負荷)。偏移可通過電位計調節，交流耦合單元是可供用戶選擇。輸出短路受到保護，光接收器通過螺紋的 M4 和8-32安裝孔自由輸入，使用的標準安裝螺紋。電力供應 ± 15 V通過3-pin Lemo 插座接入。設備會提供吻合的連接頭。PS-15可用于配備電源。對于更詳細的信息請參考數據表或者聯系我們。
